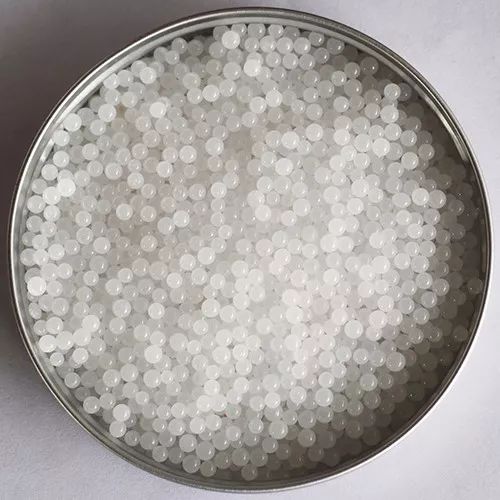

（图片来源：网络）

与其他许多泡沫塑料不一样，EPS泡沫塑料是不吸湿的，即使将它浸没在水中，也仅仅吸很少量的水，由于蜂窝壁是不透水的，水仅能从熔融的蜂窝之间微小通道投入泡沫塑料，不言而喻，吸收的水量（透入的水量）取决于EPS泡沫塑料原材料在加工时的性能和加工条件（特别在发泡时）。

随着EPS泡沫之间密度的提高，水的吸收和水蒸汽的透过率下降，水蒸汽的扩散阻力系数上升。对一定模塑之间的密度而言，珠粒间熔结越好，水蒸汽扩散阻力越大。

由于EPS泡沫塑料具有较低的导电性能，因此它易产生自身带电现象，特别是其生产过程中难免要遇到不同程度的摩擦。这样，带静电的珠粒会吸附在管道中，造成管道的堵塞；而制成的包装产品带上静电，既容易吸尘，又会对某些电器产品造成影响。但对多数用户来讲，没有这方面要求，所以并不受影响，因其仅有少量的电荷存在。然而对某些特殊工业的用户来说，EPS的静电就可能对其器件产生危害，特别是现代电器中大规模集成块结构与案件等。为此，完全有必要对一些EPS包装增添防静电保护剂，即增加EPS泡沫塑料自身的导电性能。

a)EPS的阻燃性能

EPS是一种有机碳氢化合物，加上其本身发泡后的多孔状态，以及含有残留石油气，所以一般的EPS制品是一种易燃物品，可以被火点燃，燃烧时发光，即使离开火焰仍然继续燃烧并有浓烟和熔融滴粒。自然和外部点燃的温度分别是490°和296°。未加阻燃剂的普通EPS泡沫归类为“易燃类”，遇火即燃烧，而且火焰迅速蔓延到整个表面，如果有足够的氧气，并且烟雾被排除，则EPS将完全燃烧。故在储存、使用过程中需加以留心，特别是不能遇到明火，并应严格隔离其他火源，注意原料仓库等生产场地的通风等。EPS燃烧时可以采用所有的消防器材来加以扑灭，也可以用水来加以扑灭。

b）阻燃性能的影响因素

如果加工方法不当可能会降低阻燃性EPS的阻燃性能，比如混入其他类型EPS，或对制件进行了表面处理（如油漆或表面被层压板覆盖），这些都可能导致阻燃性能的降低。为了获得一定等级的阻燃性能，必须给予一定的储存时间让残留的发泡剂从泡沫体中扩散出去。储存期主要根据残留发泡剂含量、表观密度、制品尺寸来决定。

EPS泡沫是抗腐烂的，但不能在阳光下长时间暴晒，否则几个星期后，降解由表面逐渐发黄表现出来，不过只是对表层有影响，正常情况下对较大制件的泡沫体很少有影响，可能会对薄板的性能产生影响。

建议泡沫制件不要连续几个星期直接暴露在阳光下储存或在暴露的场合里使用，特别在阳光、雨水和风的综合作用下，泡沫的表面会被进一步侵蚀破坏。

制件的密度越高，抵抗侵蚀能力越强。水蒸汽的扩散不会改变泡沫的性能，这即使对最高容许连续可使用温度85℃而言，也是如此。吸水只会影响导热系数，而且只是在泡沫含水时有影响。一旦泡沫干燥，就又恢复原有的隔热性能。

    使用效果：

 一、对建筑物主体结构进行保护，延长建筑物寿命。由于外保温是将保温层置于结构外侧，降低了由于温度变化导致的结构变形产生的压力，并减少空气中有害物质和紫外线对结构的侵蚀。

二、有效消除“热桥”，以往采用内保温，“热桥”是难以避免的，而外墙保温有效地防止热桥的产生，避免结露。

三、使墙体潮温情况得到改善，一般内保温需设隔汽层，而采用外保温保温材料的透温性能远远强于主体结构，在墙体内部一般不会发生冷凝现象，结构层的整个墙身温度提高了进一步增强了墙体的保温性能。

四、有利于室温保持稳定，采用外墙外保温，由于墙体蓄热能力较大的结构层在墙体内侧，有利于室温保持稳定。
